سفارش (درخواست) تغییر مهندسی

از دستورهای تغییر مهندسی (ECOs) برای ردیابی، پیاده‌سازی و بازگرداندن نسخه‌های تغییر اعمال‌شده به محصولات و لیست‌های مواد استفاده کنید.

سفارش‌های مهندسی را می‌توان به شیوه‌های زیر ایجاد کرد:

1. مستقیماً در نوع ECO.

2. به صورت خودکار از طریق بازخورد ثبت شده در ایمیل مستعار نوع ECO.

ایجاد ECO

برای ایجاد ECO جدید، از برنامه PLM شروع کنید. سپس، نوع ECO را که باید برای ردیابی پیشرفت تغییر استفاده شود، انتخاب کنید. در صفحه دستورهای تغییر مهندسی، روی دکمه جدید در گوشه بالا و راست کلیک کنید.

توجه

انواع ECO دستورهای تغییر را دسته‌بندی و سازماندهی می‌کنند. این کار تضمین می‌کند که کارمندان فقط درخواست‌های مربوط به مسئولیت‌های خود را مشاهده می‌کنند، از جمله معرفی محصولات جدید، به‌روزرسانی‌های هدفمند خط تولید، یا برآورده کردن الزامات قانونی.

در فرم ECO فیلدهای زیر را تکمیل کنید:

• توضیح: خلاصه‌ای کوتاه از بهبود انجام شده است.

• نوع: با استفاده از نوع ECO انواع پروژه‌ها سازماندهی می‌شوند.

• اعمال به مشخص می‌کند که آیا تغییرات ECO لیست مواد را تغییر می‌دهد یا فقط محصول.

• محصول نشانگر محصول در حال بهبود است.

• لیست مواد نشانگر BOM مورد تغییر است. اگر محصول در فیلد فیلد دارای لیست مواد باشد به صورت خودکار تکمیل می‌شود. اگر چند لیست مواد وجود داشته باشد، از منوی کشویی می‌توانید لیست مورد نظر خود را انتخاب کنید.

  مهم

  قبل از اینکه گزینه‌های لیست مواد در دسترس باشند، باید یک محصول انتخاب شود.

• فیلد شرکت در پایگاه داده‌های چند شرکتی استفاده می‌شود. با این فیلد می‌توانید تغییرات را فقط به محصولات شرکت مشخص اعمال کنید؛ اگر تغییر به تمام شرکت‌ها اعمال می‌شود این فیلد را خالی بگذارید.

  توجه

  شرکت تنها در صورت فعال بودن چندین شرکت قابل انتخاب است. به راهنمای حالت چند‌ شرکتی مراجعه کنید.

• مسئول نشانگر فردی است که مسئولیت این ECO به او محول شده است (اختیاری).

• اجرا شده مشخص می‌کند که ECO چه زمانی فعال می‌شود. انتخاب در اسرع وقت به این معنی است که ECO به محض اینکه یک کاربر مجاز تغییرات را اعمال کند، به BoM تولید اعمال می‌شود. در تاریخ با تاریخ مشخص شده، BoM را فقط در آن تاریخ اعمال می‌کند، که ردیابی تاریخچه نسخه BoM در تولید را آسان‌تر می‌کند.

• برچسب‌ها با هدف اولویت‌بندی و سازماندهی به ECOها اعمال می‌شوند. با تایپ نام برچسب در این فیلد و انتخاب ایجاد از منوی باز شده، برچسب جدیدی تعریف کنید (اختیاری).

بعد از تکمیل فرم ECO دکمه شروع بازبینی را کلیک کنید تا اعمال تغییرات شروع شود.

با فشردن دکمه شروع بازبینی سه عمل انجام می‌شود:

1. دکمه هوشمند اسناد ظاهر می‌شود و فایل‌های مربوط به BoM را ذخیره می‌کند.

2. یک نسخه از ECO زیربار در دکمه هوشمند بازبینی در ECO ثبت می‌شود. شماره نسخه بعدی (مثل V2، V3 و ...) نیز مشخص شده و با استفاده از آن می‌توان تمام نسخه‌های BOM را رهگیری کرد.

3. مراحل مختلف نوع ECO در بالای فرم نمایش داده می‌شوند.

توجه

دکمه هوشمند بازبینی فقط زمانی در دسترس است که دکمه رادیویی اعمال به در حالت لیست مواد باشد و دکمه شروع بازبینی فشرده شده باشد.

تغییرات در اجزا

برای ویرایش اجزا در لیست مواد، دکمه هوشمند بازبینی را در ECO کلیک کنید تا نسخه جدید لیست مواد نمایش داده شود. در سازمان‌یار نسخه زیربار از نسخه‌های غیرفعال لیست مواد متمایز است. این تمایز با اعمال بنر بزرگ بایگانی شده انجام می‌شود.

Example

بعد از کلیک بر دکمه شروع بازبینی ECO برای محصول [FURN_7023] پانل چوبی، تغییرات لیست مواد با استفاده از دکمه هوشمند ورژن‌ها قابل مشاهده است. با کلیک بر این دکمه لیست مواد بایگانی شده باز می‌شود که با بنر قرمز رنگ بایگانی شده نمایش داده می‌شود.

در لیست مواد جدید، لیست محصولات تب اجزا را ویرایش کنید، تعداد آنها را تغییر دهید، با دکمه افزودن سطر اجزای جدید اضافه کنید و با آیکون 🗑️ (سطل زباله) اجزا را حذف کنید.

Example

در نسخه دوم لیست مواد پانل چوبی، تعداد اجزا کاهش یافته و یک محصول جدید با نام پیچ و مهره اضافه شده است.

مقایسه تغییرات

برای مقایسه BoM بازبینی شده با نسخه قبلی، به یکی از این دو روش به ECO مربوط به آن BoM بروید:

1. از BoM بازبینی شده، روی نام ECO (به عنوان مثال، ECO005: بهبود...) در مسیر راهنمای گوشه بالا و راست کلیک کنید.

2. از نمای کلی PLM، روی دکمه تغییرات مهندسی در کارت کانبان به‌روزرسانی‌های BOM کلیک کنید. روی کارت کانبان مربوط به ECO مربوطه کلیک کنید تا باز شود.

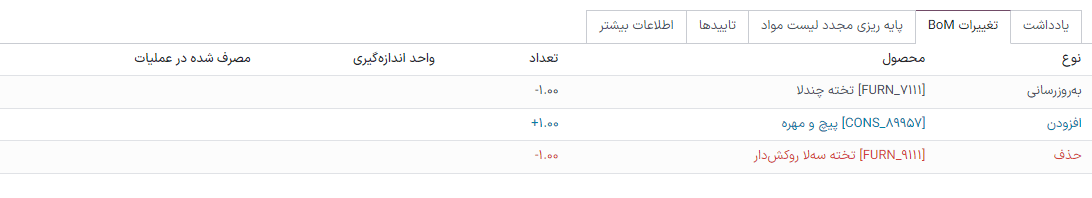

در فرم ECO، تب تغییرات BoM تفاوت‌های بین BoM فعلی و نسخه جدید را نمایش می‌دهد.

متن آبی نشان می‌دهد که اجزایی به لیست مواد بازبینی شده اضافه شده که در لیست مواد قبلی وجود نداشت. متن مشکی نشان می‌دهد که به‌روزرسانی جدید در هر دو لیست مواد مشابه است؛ متن قرمز نشان می‌دهد که اجزا در لیست مواد بازبینی شده حذف شده است.

تغییرات و تست‌ها در لیست مواد بازبینی شده تجمیع می‌شوند و تأثیری بر روی لیست مواد فعلی مورد استفاده ندارد. البته تا زمانی که تغییرات اعمال شوند.

Example

نمایش خلاصه‌ای تفاوت بین لیست مواد کیبورد بازبینی شده فعلی و بازبینی شده در تب تغییرات لیست مواد ECO.

تغییرات در عملیات‌ها

برای ویرایش عملیات‌های لیست مواد، دکمه هوشمند بازبینی را در ECO کلیک کنید تا به نسخه جدید و بایگانی شده لیست مواد دسترسی داشته باشید.

در نسخه لیست مواد جدید، وارد تب عملیات شوید تا عملیات‌های لیست مواد را ببینید یا ویرایش کنید. برای اعمال تغییر، یکی از عملیات‌ها را انتخاب کنید. با این کار پنجره باز: عملیات‌ها باز می‌شود.

توجه

تب عملیات در حالت پیش‌فرض نمایش داده نمی‌شود. برای فعال کردن این تب، وارد مسیر تولید ◄ پیکربندی ◄ تنظیمات شوید و تیک گزینه سفارش‌های کار را فعال کنید.

تغییرات مورد نیاز را در فیلدهای مختلف پنجره عملیات انجام داده و در پایان ذخیره کنید.

با کلیک بر دکمه افزودن سطر عملیات‌های جدیدی ایجاد کرده و عملیات‌های دیگر را با استفاده از دکمه بایگانی عملیات حذف کنید.

مقایسه تغییرات

برای مقایسه عملیات بازبینی شده با نسخه قبلی، به یکی از این دو روش به ECO مربوط به BoM بروید:

1. از BoM بازبینی شده، روی نام ECO (به عنوان مثال، ECO005: بهبود...) در مسیر گوشه بالا و راست کلیک کنید

2. از نمای کلی PLM، کارت نوع ECO را انتخاب کرده و سپس ECO مربوطه را از نمای کانبان انتخاب کنید.

در فرم ECO در تب تغییرات عملیات تفاوت بین لیست مواد فعلی و نسخه جدید نمایش داده می‌شود.

متن آبی نشان می‌دهد که عملیات جدید به لیست مواد بازبینی شده اضافه شده ولی هنوز در لیست مواد زیر بار وجود ندارند. متن مشکی نشان می‌دهد که به‌روزرسانی‌ها در هر دو لیست مواد مشترک هستند و متن قرمز نیز نشانگر عملیات‌هایی است که در لیست مواد بازبینی شده حذف شده‌اند.

تغییر در لیست مواد ECO تأثیری در لیست مواد زیربار ندارد. البته تا زمانی که تغییرات اعمال شوند.

در تب تغییر عملیات هر سطر در ستون‌های مختلف جزئیات زیر را نشان می‌دهد:

• عملیات: نام عملیاتی که اصلاح شده است.

• مرحله: پایان کنترل کیفی را مشخص می‌کند که زمانی نمایش داده می‌شود که عملیات حاوی دستورالعمل دقیقی باشد.

توجه

برای بررسی دستورالعمل‌ها، سطر عملیات مورد نظر را در تب عملیات لیست مواد انتخاب کنید. سپس در پنجره باز: عملیات به دنبال دکمه هوشمند دستورالعمل باشید که در بالا نمایش داده می‌شود.

Example

عملیات مونتاژ حاوی 1 دستورالعمل برای تکمیل است.

• نوع مرحله، نوع کنترل کیفی را برای دستورالعمل‌های عملیات تعریف می‌کند.

• نوع با متن رنگی مشخص می‌کند که لیست مواد بازبینی شده چه تفاوتی با لیست مواد زیربار دارد. انواع تغییر عملیات افزودن، حذف یا به‌روزرسانی هستند.

• مرکز کار: مرکز کاری که مشکل کیفی از آن نشأت گرفته است.

• تغییر دستی مدت زمان نشانگر تغییر در فیلد مدت زمان پیش‌فرض در پنجره باز: عملیات است. در این فیلد زمان مورد انتظار برای تکمیل عملیات مشخص شده است.

Example

در تب تغییرات عملیات می‌توان لیست مواد زیربار را با لیست مواد بازبینی شده در ECO مقایسه کرد.

در لیست مواد بازبینی شده، عملیات جدیدی با نام مونتاژ دستی در مرکز کار به نام خط مونتاژ شرقی اضافه شده است. همچنین، مدت زمان مورد انتظار برای عملیات 60.00 است که در تغییر دستی مدت زمان مشخص شده است.

برای تکمیل عملیات مونتاژ دستی، دو دستورالعمل برای پایانه کنترل کیفی اضافه شده‌اند:

1. مورد اول مرحله QCP00022 از نوع مرحله دستورالعمل است و جزئیات بیشتر مونتاژ را فراهم می‌کند.

2. مرحله دوم QCP00023 است، که نوع مرحله آن ثبت مواد مصرفی است.

اعمال تغییرات

بعد از اطمینان از تغییرات انجام شده، ECO را به مرحله تأیید منتقل کنید. در این مرحله، بازبینی قبل از اعمال به لیست مواد زیربار انجام شده و نیازمند تأییدیه است.

بعد از اینکه تأییدکننده‌ها تغییرات را پذیرش کنند، دکمه اعمال تغییرات در دسترس قرار می‌گیرد. بر روی این دکمه کلیک کنید تا ECO به صورت خودکار به مرحله نهایی منتقل شود. بعد از کلیک بر روی این دکمه، تغییرات اعمال می‌شوند، لیست مواد قبلی بایگانی می‌شود و لیست مواد بازبینی شده به لیست مواد زیربار جدید تبدیل می‌شود.

اطمینان از اعمال تغییرات

برای اطمینان از اعمال تغییرات، از ECO که دکمه اعمال تغییرات در آن فشرده شده است، با کلیک بر روی دکمه هوشمند بازبینی به BoM بازبینی شده بازگردید.

حالا می‌بینید که در لیست مواد بازبینی شده، بنر قرمز بایگانی شد دیگر نمایش داده نمی‌شود.

برای اینکه از تغییرات مطمئن شوید، لیست مواد زیربار را از مسیر برنامه تولید ◄ محصولات ◄ محصولات و انتخاب محصول مورد نظر بررسی کنید.

سپس، در فرم محصول، دکمه هوشمند لیست مواد را انتخاب کرده و لیست مواد مورد نظر را از لیست انتخاب کنید. در تب عمومی، فیلد نسخه به‌روز شده و مطابق با نسخه‌ای است که در دکمه هوشمند بازبینی داخل آخرین ECO نمایش داده می‌شود.

Example

بعد از اعمال تغییرات ECO برای کیبورد، نسخه لیست مواد فعلی را در تب عمومی ببینید. در این قسمت شماره نسخه به 2 تغییر یافته است، که مطابق با همان V2 است که در دکمه هوشمند بازبینی لیست مواد نمایش داده می‌شود.

مشاهده تغییرات

برای بررسی تغییرات پیشنهادی، به برنامه PLM ◄ نمای کلی بروید. در کارت نوع ECO به‌روزرسانی‌های BOM، دکمه # تغییرات مهندسی تعداد تغییرات عملیاتی ایجاد شده را نشان می‌دهد.

روی دکمه # تغییرات مهندسی کلیک کنید تا نمای کانبان نوع ECO باز شود. برای مشاهده پیشنهاد، یک ECO در مرحله جدید را انتخاب کنید.

در داخل ECO خلاصه‌ای از تغییرات پیشنهادی در تب تغییرات عملیات مشاهده می‌شود. از طریق دکمه هوشمند بازبینی لیست مواد بازبینی شده را باز کنید و تغییرات پیشنهاد شده را با جزئیات کامل مشاهده کنید.

Example

اپراتوری پیشنهاد یک بررسی دیگر را برای قطعات شکسته با افزودن یک مرحله هنگام انجام عملیات مونتاژ سوئیچ‌ها برای MO WH/MO/00010 برای محصول، صفحه کلید، ارائه داده است.

این ECO ایجاد شده را می‌توان از نوع ECO تغییرات BOM در برنامه PLM ◄ نمای کلی مشاهده کرد.

فیلد مسئول به اپراتوری مربوط می‌شود که پیشنهاد را ارسال کرده است، که به کارمندی که در حال بررسی لیست مواد است امکان می‌دهد اطلاعات بیشتر را از شخصی که پیشنهادِ تغییر داده است پیگیری کند.

در BoM بازبینی شده، به تب عملیات بروید و آیکون :icon:`fa-list-ul` (نمایش دستورالعمل‌ها) را انتخاب کنید. انجام این کار لیستی از مراحل را برای انجام عملیات باز می‌کند، که جدیدترین دستورالعمل با عنوان پیشنهاد مرحله جدید: و سپس عنوان وارد شده توسط کاربر نمایش داده می‌شود. روی آیتم کلیک کنید تا تغییرات پیشنهادی را مشاهده کنید.

پایانه کنترل کیفی (QCP)

مهم

برای پیکربندی پایانه‌های کنترل کیفی، برنامه کیفیت مورد نیاز است.

در فرم پایانه کنترل کیفی اطمینان حاصل کنید که فیلدهای زیر به درستی تکمیل شده‌اند تا جزئیات کامل در اختیار اپراتورها قرار بگیرد:

• عنوان: عنوان را طوری انتخاب کنید که توضیح کوتاهی درباره دستورالعمل جدید ارائه کند.

• مبنای کنترل: با استفاده از منوی کشویی باز شده مشخص کنید که آیا این دستورالعمل به صورت کلی برای محصول است، یا فقط برای عملیات یا تعدادی از محصول.

• نوع: نوع پایانه کنترل کیفی را دسته‌بندی می‌کند. با استفاده از منوی کشویی، دستورالعمل را انتخاب کرده و جزئیات را برای کارگر مشخص کنید. برای دریافت بازخورد از کارگران، تصویربرداری، ثبت مواد مصرف شده، چاپ برچسب یا سایر امکانات کنترل کیفی را انتخاب کنید.

همچنین ملاحظه نمائید

پیکربندی پایانه‌های کنترل کیفی

بعد از اینکه پایانه کنترل کیفی پیکربندی شد، با استفاده از مسیر بالای صفحه به لیست مراحل برگردید. و آخرین سطر کنترل کیفی را به مکان مورد نظر در ترتیب دستورالعمل‌ها بکشید و رها کنید.

Example

دستورالعمل بررسی سوئیچ‌های شکسته را با کلیک و کشیدن آیکون :icon:`oi-draggable` (قابل کشیدن) آن از پایین به موقعیت دوم، جابجا و مرتب کنید.
